Melyik ANSI szabványos karimák illeszkednek az Ön csővezetékéhez?

ANSI szabványos karimák biztosítja az észak-amerikai ipari létesítmények nyomócsőrendszereinek elsődleges mechanikus csatlakozási módját. Ez az útmutató a nyomás-hőmérséklet névleges értékeket, a homlokzati típusokat és az anyagspecifikációkat vizsgálja, amelyek kritikusak a beszerzési mérnökök és a csővezeték-tervezők számára.

Mik azok az ANSI szabványos karimák és hogyan fejlődtek?

Az Amerikai Nemzeti Szabványügyi Intézet (ANSI) eredetileg karimás méretszabványokat adott ki, amelyeket az Amerikai Gépészmérnökök Társasága (ASME) később karbantartott és frissített. A jelenlegi aktív szabványok közé tartozik az ASME B16.5 a 24 hüvelyk névleges átmérőig terjedő karimákhoz és az ASME B16.47 a nagyobb átmérőkhöz 60 hüvelykig.

A legfontosabb osztályozási rendszerek a következők:

• A 150-es, 300-as, 600-as, 900-as, 1500-as és 2500-as nyomásosztályok, amelyek dimenzió nélküli nyomás-hőmérséklet-értékeket képviselnek
• Arctípusok, beleértve az emelt arcot (RF), a lapos felületet (FF) és a gyűrűs ízületet (RTJ)
• A hegesztési kompatibilitás érdekében a csőütemezéseknek megfelelő furatkonfigurációk

A Jiangyin Zhonghai Precision Machinery Co., Ltd. ISO 9001 tanúsítvánnyal rendelkező gyártóként működik, PED, TUV és TS minősítéssel, és precíziós karimákra és kovácsolt anyagokra szakosodott. A cég csőkarimákat, kovácsolt karimákat, megmunkált karimákat és kapcsolódó alkatrészeket gyárt GB, ASME, ASTM, JIS, EN és DIN szabványok szerint, teljes mértékben testreszabott rajzalapú gyártást támogatva. A gyártási tartomány 1/2 hüvelyk és 60 hüvelyk között, egy darabból 10 tonnáig terjedő tömeggel és 4 méteres maximális méretekkel rendelkezik. A teljes házon belüli képességek közé tartozik a kovácsolás, a fűtés, a CNC esztergálás, a fúrás és az ellenőrző sorok, amelyek mind a mennyiségi gyártást, mind az összetett megmunkált alkatrészeket kezelik.

Öt kritikus specifikáció műszaki elemzése

1. Alacsony nyomású csúszós konfiguráció: ansi szabványos karimák 150 lb csúszós

A 150-es osztály a legalacsonyabb szabványos nyomásértéket képviseli, amely alkalmas környezeti hőmérsékletű vízhez, gőzhöz és nem kritikus technológiai folyadékokhoz. A felcsúsztatható karimák átcsúsznak a csővégeken, és mindkét oldalon sarokhegesztik, megkönnyítve a beszerelést szűk helyeken.

Nyomás-hőmérséklet besorolások a 150-es osztályú szénacélhoz:

• Maximális nyomás 285 psi környezeti hőmérsékleten (100°F)
• A nyomás 140 psi-re csökken 400 °F-on
• A nyomás 20 psi-re csökken 750 °F-on

Beépítési költség összehasonlítás:

ANSI szabványos karimák 150 lb felcsúsztatható A konfigurációk megfelelnek a közüzemi csővezetékeknek, a HVAC-rendszereknek és az alacsony nyomású folyamatvezetékeknek, ahol a telepítési sebesség meghaladja a fáradtságállósági követelményeket.

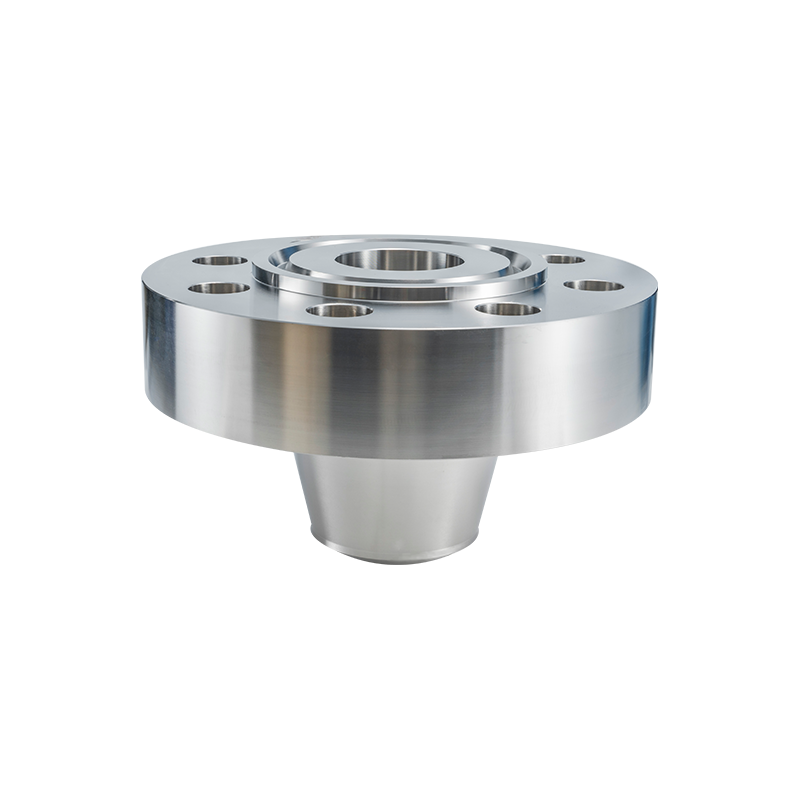

2. Nagynyomású hegesztési nyak kialakítása: ansi szabványos karimák hegesztési nyak ütemezése 40

A hegesztési nyakkarimák egy kúpos agyat tartalmaznak, amely simán átmegy a cső falvastagságába. Ez a geometria elosztja a hajlítási feszültségeket, és szerkezeti megerősítést biztosít a kritikus csomópontokban.

A 40. ütemterv szerinti csőméretek határozzák meg a furat kompatibilitását:

• 2 hüvelykes, 40. ütemezés: 60,3 mm külső átmérő, 3,91 mm fal, 52,5 mm átmérő
• 4 hüvelykes, 40. ütemezés: 114,3 mm külső átmérő, 6,02 mm fal, 102,3 mm átmérő
• 6 hüvelykes, 40. ütemezés: 168,3 mm külső átmérő, 7,11 mm fal, 154,1 mm átmérő

A karima típusának összehasonlítása:

A ansi standard karimák hegesztési nyak ütemezése 40 kombináció képviseli a vegyi üzemek és finomítók technológiai csővezetékeinek legáltalánosabb specifikációját, kiegyensúlyozva a nyomáskapacitást a szabványos anyagok rendelkezésre állásával.

3. Zárás és szigetelés Alkalmazások: ansi szabványos karimák vak emelt felület

A vakkarimák lezárják a csőrendszereket vagy elszigetelik a berendezést a karbantartás során. A megemelt felület precíziósan megmunkált tömítőfelületet biztosít a tömítés összenyomásához.

Az arckiképzés specifikációi a következőket tartalmazzák:

• 125-250 mikroinch AARH (aritmetikai átlagos érdesség magasság) nem fém tömítésekhez
• 63-125 mikrohüvelykes AARH spirálisan tekercselt tömítésekhez
• 32-63 mikroinch AARH gyűrűs kötésekhez

A vakkarima funkcionális összehasonlítása:

ANSI szabványos karimák vak emelt felület a specifikációk precíz homlokmegmunkálást és tömítés-kompatibilitási ellenőrzést igényelnek. A szilárd felépítés mindkét irányból kibírja a rendszer teljes nyomását, megbízható szigetelést biztosítva a hajó beléptetéséhez és a csővezetékszakasz karbantartásához.

4. Szénacél anyagminőség: ansi szabványos karimák szénacél a105

Az ASTM A105 kovácsolt szénacél csővezeték-alkatrészeket határoz meg környezeti és megemelt hőmérsékletű kiszolgáláshoz. Költséghatékonysága és mechanikai megbízhatósága miatt ez a minőség dominál az ipari karimás alkalmazásokban.

Kémiai összetételre vonatkozó követelmények:

• Szén legfeljebb 0,35% a hegeszthetőség érdekében
• Mangán 0,60-1,05% az erősségért
• Szilícium 0,10-0,35% deoxidációhoz
• Foszfor és kén maximum 0,040%.

Gyártási mód összehasonlítása:

ANSI szabványos karimák szénacél a105 specifikációkhoz anyagvizsgálati tanúsítvány szükséges, amely igazolja a hőkezelést és a mechanikai vizsgálatot. A kovácsolt konstrukció kiküszöböli az öntött alkatrészekben rejlő belső porozitási kockázatokat, indokolva a kritikus szolgáltatások költségprémiumát.

5. Nagynyomású dugós varrat: ansi szabványos peremhegesztés 3000 psi

Az aljzathegesztési karimák kisebb átmérőjű (általában 2 hüvelyk és kisebb) csövekhez alkalmasak nagynyomású alkalmazásoknál. A dugaszoló furat a külső csatlakozásnál sarokhegesztéssel fogadja a csővéget.

Nyomásosztály egyenértékűség:

• A 3000 psi-es dugós varrat megközelítőleg a 600-as és magasabb osztálynak felel meg
• A 6000 psi nyomású dugós varrat az 1500 osztálynak felel meg
• A 9000 psi nyomású dugós varrat a 2500 osztálynak felel meg

Kisfuratú csatlakozások összehasonlítása:

A ansi szabványos karimák dugós varrat 3000 psi A specifikáció a műszercsatlakozásokra, a mintavételi portokra és a kisnyílású folyamatsorokra vonatkozik, ahol a menetes csatlakozások ciklikus nyomás vagy rezgés hatására kifáradási meghibásodást kockáztatnak.

Gyártási minőségi és tanúsítási szabványok

ISO 9001 és PED megfelelőség

A minőségirányítási rendszerek dokumentált eljárások révén biztosítják a következetes gyártást:

• Anyagkövethetőség a malomvizsgálati jelentésektől a végső ellenőrzésig
• Az ausztenitizálási és normalizálási ciklusokat igazoló hőkezelési nyilvántartások
• Méretvizsgálat ASME B16.5 tűréstáblázat szerint
• Nyomásvizsgálat a névleges nyomás 1,5-szeresével a kritikus alkalmazásokhoz

Házon belüli gyártási képességek

A Jiangyin Zhonghai Precision Machinery teljes gyártási integrációt tart fenn:

• Kovácsoló prések akár 10 000 tonnáig nagy átmérőjű nyersdarabokhoz
• Folyamatos hőkezelő kemencék légkör szabályozással
• CNC függőleges eszterga megmunkálási átmérők 4 méterig
• Fúróközpontok csavarlyukmintákat készítenek ±0,2 mm-es pozíciótűréssel

Globális szabványok és testreszabási szolgáltatások

Több szabványos gyártási képesség

A nemzetközi szabványoknak megfelelő párhuzamos gyártás támogatja a globális projektkövetelményeket:

• GB szabványok a kínai hazai projektekhez
• ASME/ASTM az észak-amerikai és közel-keleti piacokhoz
• JIS specifikációk japán és délkelet-ázsiai ügyfelek számára
• EN/DIN szabványok az Európai Gazdasági Térség megfelelőségéhez

Nem szabványos és tervezett megoldások

A rajz alapú gyártás speciális követelményeknek felel meg:

• Peremek mérőperemekkel
• Hosszú hegesztési nyakak az edényhéj csatlakozásokhoz
• Kompakt karimák csökkentik a súlyt és a csavarterhelést

Gyakran Ismételt Kérdések

Milyen csavarkör-átmérő különbségek vannak a 150-es és a 300-as osztályú karimák között?

A 6 hüvelykes névleges karimához a 150-es osztály 241,3 mm-es csavarkör átmérőt ír elő, 8 csavarral 22,2 mm átmérőjű. A 300-as osztály 269,9 mm-es csavarkört ír elő 12 csavarral, 25,4 mm átmérőjű. A nagyobb csavarkör és a megnövelt csavarszám nagyobb tömítés-sűrítési követelményeket tesz lehetővé a megemelt nyomásértékek esetén. A meglévő 150-es osztályú karimákat nem lehet 300-as osztályúvá bővíteni további lyukak fúrásával az elégtelen külső átmérő és vastagság miatt.

Hogyan viszonyulnak az A105 és A350 LF2 anyagok az alacsony hőmérsékletű alkalmazásokhoz?

Az ASTM A105 Charpy V-bevágásos ütési vizsgálat minimum -29°C-on megfelel. Az ASTM A350 Grade LF2 osztálytól függően -46°C-on vagy -59°C-on határozza meg az ütési követelményeket. Az LF2 minőség 15-25%-kal többe kerül, de biztosítja a szükséges szívósságot a hűtött szolgáltatásokhoz és az északi éghajlati hatásokhoz. A105 ansi szabványos karimák szénacél a105 specifikációk törékeny törést kockáztatnak -29°C alatt.

Mekkora maximális nyomást tudnak biztonságosan kezelni a rácsúszó karimák?

A 150-es osztályú csúszóperemek nyomása 285 psi környezeti hőmérsékleten, de a feszültségkoncentrációs tényezők 2,5-szer nagyobbak, mint a hegesztési nyakkialakítások. A gyakorlati alkalmazási korlátok gyakran 150-200 psi-re csökkentik a csúszóperemeket ciklikus szolgáltatások esetén. A ansi standard karimák 150 lb csúszós A konfiguráció csak statikus, nem sokkolásos alkalmazásokhoz használható.

Miben különbözik az emelt felületű és a gyűrűs hézagtömítés teljesítménye?

A megemelt felületű karimák a lapos vagy spirálisan tekercselt tömítéseket széles érintkezési felületeken nyomják össze, elviselve a felületi minőség mérsékelt ingadozását. A gyűrűs kötések precíziós horonymegmunkálást (±0,05 mm) és fém-fém érintkezést igényelnek, amely plasztikus deformáción keresztül éri el a tömítést. Az RTJ csatlakozások ellenállnak a 10 000 psi-t meghaladó nyomásnak és 500 °C feletti hőmérsékletnek, ahol a hagyományos tömítések meghibásodnak. Az alacsonyabb megmunkálási költségek és a tömítéscsere egyszerűsége miatt a megemelt felületű csatlakozások uralják az általános folyamatcsöveket.

Mik azok a minimális rendelési mennyiségek és mintapolitikák?

A szabványos katalóguskarimák a karbantartási igényekhez egy darabból történő rendeléseket támogatnak. Az egyedi kovácsoltsághoz 500 kg minimális anyagmennyiség szükséges a hőtétel nyomon követéséhez. Minta karimák a minősítés vizsgálatához vásárolni kell; méretjelentések és anyagtanúsítványok a szabványos szállításokhoz járulékos költségek nélkül. A Jiangyin Zhonghai Precision Machinery leltárt tart fenn a gyakori méretekből a gyors szállítás érdekében.

Következtetés

A megfelelő kiválasztása ANSI szabványos karimák a nyomás-hőmérséklet viszonyok, a csővezetékek dinamikája és az anyagkörnyezet elemzését igényli. Akár megadja ansi standard karimák 150 lb csúszós a gazdaságért, ansi standard karimák hegesztési nyak ütemezése 40 fáradtságállóságért, ansi standard karimák vak emelt felület az elszigeteltségért, ansi szabványos karimák szénacél a105 normál szolgáltatásra, ill ansi szabványos karimák dugós varrat 3000 psi nagynyomású kis furat esetében a műszaki előírások határozzák meg a rendszer integritását.

A Jiangyin Zhonghai Precision Machinery Co., Ltd. integrált gyártást biztosít a kovácsolástól a végső ellenőrzésig, támogatja a globális energia- és feldolgozóipart tanúsított minőséggel és méretképességgel 4 méteres átmérőig.

Hivatkozások

• Amerikai Gépészmérnökök Társasága, ASME B16.5-2020, Csőkarimák és karimás szerelvények: NPS 1/2 – NPS 24 metrikus/inch szabvány
• Amerikai Gépészmérnökök Társasága, ASME B16.47-2017, Nagy átmérőjű acélkarimák: NPS 26 - NPS 60 metrikus/inch szabvány
• American Society for Testing and Materials, ASTM A105/A105M-21, Szabványos specifikáció a szénacél kovácsolásokhoz csővezetékekhez
• American Society for Testing and Materials, ASTM A350/A350M-18, Szabványos specifikáció a szén- és alacsony ötvözetű acélkovácsolásokhoz, amely megköveteli a csővezeték-alkatrészek bevágásos szilárdsági vizsgálatát
• Európai Szabványügyi Bizottság, EN 1092-1:2018, Karimák és csatlakozásaik. Kör alakú karimák csövekhez, szelepekhez, szerelvényekhez és tartozékokhoz, PN jelöléssel. 1. rész: Acélkarimák
• Nemzetközi Szabványügyi Szervezet, ISO 9001:2015, Minőségirányítási rendszerek – Követelmények
