Hogyan befolyásolja a karima felületi felülete a tömítési teljesítményt?

A nagy integritású csőrendszerekben a tömítési teljesítmény alapvető fontosságú az üzembiztonság, a szivárgásmegelőzés és a hosszú távú megbízhatóság szempontjából. A tömítési teljesítményt befolyásoló alkatrészek közül a karima felületi minősége kulcsfontosságú tényező. A hegesztett nyakú karima vagy rozsdamentes hegesztési nyakkarima megfelelően megtervezett tömítőfelületekkel jelentősen javítja a tömítés illeszkedését, csökkenti a szivárgás kockázatát változó hőmérsékleten és nyomáson, és meghosszabbítja a kötés élettartamát. A felületkezelés a felület mikroszkopikus textúráját jelenti gyártási folyamatok, például megmunkálás, csiszolás vagy polírozás után. Az ipari gyakorlatban gyakran számszerűsítik az érdesség, a hullámosság és a fektetési minta mérésével. A túl durva karima felülete nem tudja egyenletesen deformálni a tömítést, míg a túl sima felület akadályozhatja a megfelelő mechanikai érintkezést a tömítés anyagával. E dinamikák megértéséhez a karima geometriájának, a tömítések viselkedésének, valamint a felületi topográfiának a tömítőmechanizmusokkal való kölcsönhatásának műszaki értékelésére van szükség.

A felületkezelés és tömítési mechanizmusok alapjai

A felületkezelés befolyásolja a tömítési teljesítményt, mivel közvetlenül kölcsönhatásba lép a tömítés interfészével. A karimarendszerek tömítése attól függ, hogy a tömítés anyagán egységes összenyomást hoznak-e létre, hogy az kitöltse mindkét karimafelület mikroszkopikus egyenetlenségeit. A tömítések úgy tömítenek, hogy terhelés alatt deformálódnak, hogy kitöltsék az üregeket, ezáltal folyamatos akadályt képezve a folyadék- vagy gázmigráció előtt. Ha a karima felületkezelése rosszul van szabályozva, előfordulhat, hogy a tömítés nem illeszkedik megfelelően, ami mikrocsatornákat eredményez, amelyek csökkentik a tömítés hatékonyságát. A felületi érdesség a felületen a megmunkálás után visszamaradt finom egyenetlenségeket írja le. Ezek az aszimmetriák megfoghatják a folyadékot, vagy olyan magas pontokat hozhatnak létre, amelyek megakadályozzák az egyenletes tömörítést. A túlzott érdesség megakadályozza a tömítések intim érintkezését a mikroszinten, a túlzott simaság pedig csökkentheti a súrlódást és elősegítheti a tömítés elcsúszását az összeszerelés során, ami helytelen beállításhoz vagy egyenetlen összenyomáshoz vezethet. A felületi fektetés a megmunkálási folyamat által hagyott domináns felületi mintázat iránya. A felületi fektetés általában merőleges legyen a tömítés tömítőfelületére, hogy támogassa a tömítés deformációját. Ha a fektetést nem megfelelően irányítják, előfordulhat, hogy a tömítés anyaga nem hatol át hatékonyan a felületi egyenetlenségeken. A szabványos mérőszámok, például az átlagos érdesség (Ra) leírják, hogy ezek a felületi eltérések mennyire hangsúlyosak. Az ipari szabványok az Ra elfogadható tartományait határozzák meg a különböző karimafelületekhez a használt tömítés típusa és a szolgáltatási feltételek alapján. Például a hézag integritása magas hőmérsékleten és nyomáson szigorúbb felületkezelést igényel a tömítettség fenntartása érdekében számos működési körülmény között. A karima felületének és a tömítés típusának kölcsönhatása kritikus. A lágy tömítések, például az elasztomerek eltérő felületi jellemzőket igényelhetnek, mint a fém tömítések. Ezen tömítési alapelvek megértésével a mérnökök jobban meghatározhatják a tervezett szolgáltatáshoz a megfelelő felületet, így biztosítva, hogy a teljesítménykülönbségek ne sérüljenek.

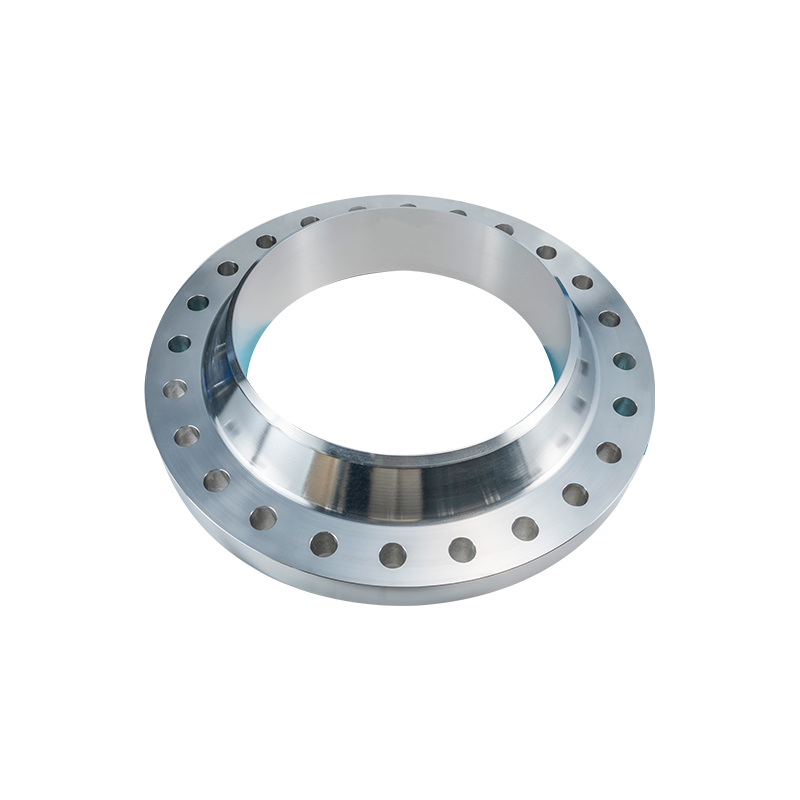

Gyakori felületkezelési típusok a hegesztett nyakú karimákhoz

A hegesztett nyakú karima alkatrészek felületi kiképzése a tervezési követelményektől, a tömítéstípusoktól és a beépítési szabványoktól függően változik. Két elterjedt felületkezelési típus az emelt felületű (RF) és a gyűrűs illesztésű (RTJ) felületkezelés. Mindegyikük eltérő tömítési jellemzőkkel és felületkezelési követelményekkel rendelkezik. Megemelt felület (RF) felület: A megemelt felületű karimák enyhén megemelkedett tömítőfelülettel rendelkeznek a csavarkörhöz képest. Ez a kialakítás a tömítési terhelést a tömítési terület közelében koncentrálja, javítva a lágy tömítőanyagok összenyomódását. Az RF felületkezelést jellemzően úgy határozzák meg, hogy szabályozott érdességű legyen, amely megfelel az elasztomer vagy sűrített szálas tömítéseknek. Gyűrűs kötés (RTJ) Kidolgozás: Az RTJ karimák fémgyűrűs tömítést használnak, amely illeszkedik a precíziósan megmunkált hornyokba az egyes karimafelületeken. Az RTJ hornyot és a szomszédos felületkezelést nagyon szűk tűréssel kell előállítani, mivel a fém tömítés fém-fém érintkezéssel tömít. Az RTJ-alkalmazások felületkezelése általában simább, mint az RF-felületek, és el kell viselnie a fém egyenletes deformációját, hibák nélkül. A felületkezelési paraméterek az ASME B16.5 és az EN 1092-1 szabványok között is változnak. Érzékeny alkalmazásoknál olyan megmunkálási eljárásokat alkalmaznak, mint a finom esztergálás, köszörülés és polírozás, hogy elérjék a kívánt felületi textúrát. A dedikált szerszámokkal ellátott CNC esztergaközpontokat gyakran használják a konzisztens geometria és simítás fenntartására a tételekben. A felületkezelési típusok kiválasztásánál figyelembe kell venni a közeg jellemzőit, az üzemi hőmérsékletet és nyomást, valamint a lehetséges mechanikai igénybevételeket. Például az agresszív vegyszerek vagy a magas hőmérsékletű gőz előnyös lehet a fémes tömítés teljesítményét jobban támogató felületkezelésből. Ezeknek a különbségeknek a megértése lehetővé teszi a mérnökök számára, hogy meghatározzák a karima felületeit, amelyek megfelelnek a működési valóságnak.

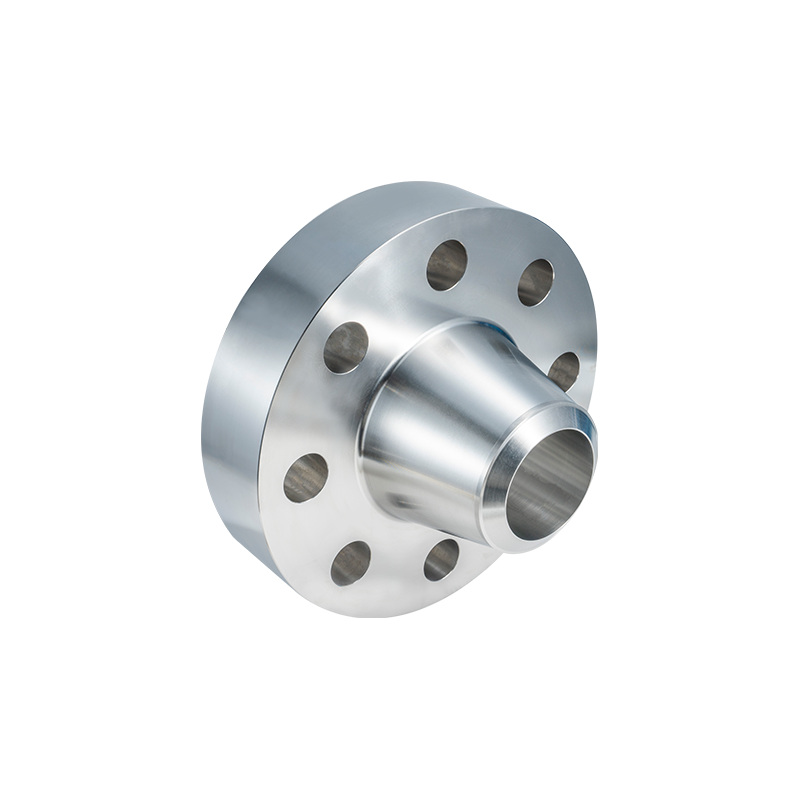

A gyártási precizitás és annak hatása a tömítési teljesítményre

A gyártási precizitás központi szerepet játszik a rozsdamentes hegesztési nyakkarima kívánt felületi minőségének és tömítőképességének elérésében. A kovácsolás, a hőkezelés, a CNC megmunkálás és az ellenőrzés pontossága közvetlenül befolyásolja a karima felületének mikrotopográfiáját. Ha a gyártási folyamatokat szigorúan ellenőrzik, a peremfelületek konzisztensek és kiszámíthatóak, támogatva az ismételhető tömítési viselkedést a helyszínen. A kovácsolás integritása hozzájárul az egységes anyagtulajdonságokhoz, ami viszont befolyásolja a megmunkálási teljesítményt. A jól kovácsolt karimaanyag folyamatos szemcseáramlást mutat, amely ellenáll a megmunkálás során bekövetkező torzulásoknak, lehetővé téve a meghatározott felületi minőségek megbízhatóbb elérését. A kiváló minőségű kovácsolás minimálisra csökkenti a belső hibákat is, csökkentve a felületi anomáliák kockázatát, amelyek veszélyeztethetik a tömítést. A CNC megmunkálás különösen nagy hatással van a felületkezelés szabályozására. A megfelelő szerszámokkal ellátott fejlett megmunkálóközpontok egységes felületeket állítanak elő, amelyek megfelelnek a szabványos érdesség-előírásoknak. A kezelők kiválasztják a vágási paramétereket, például az előtolási sebességet, a szerszám geometriáját és az orsó fordulatszámát, hogy egyensúlyba hozzák a hatékony anyagleválasztást a megcélzott érdesség-tartománnyal. A megmunkálás során az olyan tényezők szabályozása, mint a szerszámkopás és a hőtágulás, segít fenntartani a konzisztenciát a gyártás során. A roncsolásmentes vizsgálat (NDT) tovább biztosítja a minőséget a karimák kioldása előtt. Az olyan tesztek, mint az ultrahangos, mágneses részecskék és radiográfiás vizsgálat, igazolják, hogy a belső és felületközeli körülmények mentesek-e olyan hibáktól, amelyek hátrányosan befolyásolhatják a tömítőfelületeket. A kritikus szolgáltatások esetében ezek az ellenőrzések biztosítékot nyújtanak arra, hogy a karima alkatrészek megfelelnek a szigorú minőségi kritériumoknak. A robusztus gyártási környezet példája a Jiangyin Zhonghai Precision Machinery, ahol az integrált vertikális gyártás biztosítja a teljes felügyeletet a nyersanyagtól a késztermékig. A felületkezelést szigorú tűréseken belül szabályozzák a felületek tömítésére szolgáló CNC esztergarendszerek, amelyek támogatják a szivárgásmentes teljesítményt az igényes alkalmazásokban. A pontosságra helyezett hangsúly azt a megértést tükrözi, hogy a felületi topográfia a tömítési viselkedés alapvető meghatározója.

Anyagmegfontolások és a felületkezeléssel való kompatibilitás

A karima anyagának megválasztása befolyásolja az elérhető felületminőséget és az általános tömítési teljesítményt. A rozsdamentes acélok, a szénacélok és az ötvözött acélok különálló megmunkálhatósági jellemzőkkel rendelkeznek, amelyeket meg kell érteni a megfelelő felületkezelés érdekében. A rozsdamentes acélok például gondos kezelést igényelnek, mivel hajlamosak megkeményedni. A rozsdamentes hegesztési nyakkarima ellenőrzött felületi minőségének eléréséhez olyan optimalizált megmunkálási paraméterekre van szükség, amelyek megakadályozzák a felület szakadását vagy az élek felhalmozódását. Az anyagminőség kiválasztása a felületkezelési stratégiákat is befolyásolja; a megnövelt szilárdságú magasabb ötvözetminőségek lassabb megmunkálást tehetnek szükségessé a befejező minőség fenntartása érdekében. A puha anyagok, mint például a szénacél, megbocsátóbbak lehetnek, de megfelelő előtolást igényelnek, hogy elkerüljék a túlzott felületi érdességet a repedésből vagy a szerszámnyomokból. Az ötvözött acélok a hőkezelés körülményeitől függően speciális szerszámokat igényelhetnek az egyenletes felületek eléréséhez. A gyártóknak össze kell hangolniuk az anyagválasztást a felületkezelési képességekkel a tömítési teljesítmény biztosítása érdekében. Ez a beállítás magában foglalja a működés közbeni hőhatások előrejelzését. Például azoknál az anyagoknál, amelyek magas hőmérsékleten jelentősen kitágulnak, szigorúbb kezdeti felületkezelésre lehet szükség annak biztosítása érdekében, hogy a tágulás idővel ne rontsa le a tömítési felületeket. Az anyagok kiválasztásánál figyelembe kell venni a korrózióállóságot, a mechanikai terhelési követelményeket és a tömítésanyagokkal való kompatibilitást is. Az anyag- és felületkiválasztás holisztikus megközelítése biztosítja, hogy a karimás rendszerek megbízhatóan működjenek minden üzemi körülmény között.

Beépítési gyakorlatok, amelyek megőrzik a felület sértetlenségét

A megfelelő szerelési gyakorlat elengedhetetlen a tervezett felületi minőség megőrzéséhez és az optimális tömítési teljesítmény eléréséhez. Még a precízen megmunkált tömítőfelület is sérülhet a szerelés közbeni nem megfelelő kezelés miatt. Először is, a karima felületét védeni kell a szennyeződésektől, például szennyeződésektől, olajoktól és fémforgácsoktól. Ezek a szennyeződések beragadhatnak a felületi egyenetlenségekbe, és meggátolhatják a tömítés megfelelő illeszkedését. Az összeszerelés során a technikusoknak szemrevételezéssel és megfelelő mérőeszközökkel ellenőrizniük kell a karimák felületét, hogy megbizonyosodjanak arról, hogy azok sérülésmentesek maradnak. Másodszor, a csavarozás során a beállítás kritikus fontosságú. A csavar egyenetlen nyomatéka eltorzíthatja a karima felületét, és megváltoztathatja a hatékony felületi minőséget a tömítés határfelületén. A szabályozott, keresztmintázatú nyomatékszekvencia követése elősegíti a tömítés egyenletes összenyomódását és minimalizálja az illeszkedő felületek torzulását. Harmadszor, a megfelelő tömítések és nyomatékértékek kiválasztásának tükröznie kell a megadott felületi minőséget. A tömítések gyártói útmutatást adnak a karima szükséges felületi jellemzőiről és az ajánlott nyomatékértékekről. A mérnököknek be kell építeniük ezeket az információkat a beszerzési és telepítési előírásokba. A szerelőszemélyzetnek képzettnek kell lennie a precíziós megmunkálású felületek kezelésére. Az emelés vagy elhelyezés közbeni helytelen kezelés karcolásokat vagy horpadásokat okozhat, amelyek csökkentik a tömítés hatékonyságát. A védőburkolatok és a gondos rögzítőhasználat segít megőrizni a felület integritását az összeszerelés pillanatáig.

Felületkezelés ellenőrzése és minőségbiztosítása

Az ellenőrzés és a minőségbiztosítás elengedhetetlen annak igazolásához, hogy a karima felületi kidolgozása megfelel-e a tervezési követelményeknek. Az ipari szabványok elfogadható érdességtartományokat és felületi feltételeket határoznak meg, amelyek elősegítik a megbízható tömítést. A mérőeszközök, például a profilométerek számszerűsítik a felület érdességét. Ezek a műszerek letapogatják a karima felületét, hogy meghatározzák az átlagos érdességeket és azonosítsák a célprofiltól való eltéréseket. Az időszakos ellenőrzés biztosítja, hogy a megmunkálási folyamatok az ellenőrzési határokon belül maradjanak, és a kezelők szükség esetén módosításokat végezhessenek. A felületi érdesség mérése mellett a vizuális és tapintható ellenőrzés segít azonosítani az olyan anomáliákat, mint a kivágások, megemelkedett sorja vagy olyan inkonzisztenciák, amelyek hatással lehetnek a tömítésre. Adott esetben a nagyobb nagyítású szemrevételezés szabad szemmel láthatatlan mikrohibákat tárhat fel. A minőségbiztosítási csapatok a szolgáltatási feltételekhez szabott ellenőrzési terveket dolgoznak ki. Súlyos szolgáltatási alkalmazások esetén mintavétel és statisztikai elemzés alkalmazható a trendek nyomon követésére és a folyamatok eltolódásának kimutatására. Az átfogó ellenőrzés alátámasztja annak biztosítását, hogy minden szállított karima a rendeltetésszerűen működik. A Jiangyin Zhonghai Precision Machinerynél az ellenőrzési protokollokat a teljes gyártási munkafolyamatba integrálják. Az anyagellenőrzés, a folyamatszabályozás és a végső felületi minőség mérése biztosítja, hogy minden, a létesítményt elhagyó alkatrész megfeleljen a vonatkozó szabványoknak. Az ilyen szigorúság aláhúzza, hogy a tömítési teljesítmény nem utólagos gondolat, hanem a minőségbiztosítás elsődleges dimenziója.

A költségek és a teljesítmény kiegyensúlyozása a felületkezelési specifikációban

A felületi minőség meghatározása magában foglalja a költségek és a teljesítmény egyensúlyát. A szigorúbb felületkezelési tűrések gyakran több megmunkálási időt, fejlettebb szerszámokat és szigorúbb ellenőrzést igényelnek. A tervezőknek és a mérnököknek mérlegelniük kell, hogy a szolgáltatási feltételek indokolják-e a jobb felületminőségbe való befektetést. Például az alacsony nyomású, nem kritikus alkalmazások szélesebb felületi érdesség-tartományt tolerálhatnak a tömítési teljesítmény veszélyeztetése nélkül. Ezzel szemben a nagy nyomású vagy agresszív közegek szigorú felületkezelést igényelnek, mivel a szivárgás következményei súlyosak. A költségmegfontolásokat az életciklus-teljesítmény, nem pedig a kezdeti gyártási kiadások alapján kell megfogalmazni. Az optimalizált felületkezelésű karima csökkentheti a helyszíni karbantartást, csökkentheti a szivárgás kockázatát, és hozzájárulhat a rendszer üzemidejének növekedéséhez. A mérnököknek holisztikus értékelést kell végezniük az üzemi feltételekről, a tömítések kompatibilitásáról, az anyagok viselkedéséről és a karbantartási vonatkozásokról a felületi minőség meghatározásakor.

Következtetés

A karima felületi minősége a tömítési teljesítmény kritikus meghatározója. A felület topográfiája és a tömítés összenyomása közötti kölcsönhatás határozza meg, hogy a karimás kötés megőrzi-e integritását működési feszültségek alatt. A felületkezelés alapjainak megértése, a megfelelő felületkezelési típusok, például emelt felületű vagy gyűrűs csatlakozások kiválasztása, valamint a gyártási és ellenőrzési folyamatok ellenőrzése hozzájárul a robusztus tömítési teljesítményhez. A rozsdamentes hegesztési nyakkarima jól példázza, hogy a precíziós tervezés hogyan javítja a tömítést. Az anyagjellemzők, a megmunkálási pontosság, a beépítési gyakorlat és a minőségbiztosítás figyelembevétele biztosítja, hogy a karimás tömítőfelületek teljesítsék a rendeltetésüket. A mérnöki döntéseknek egyensúlyban kell lenniük a teljesítményigényekkel a gyárthatóság és az életciklus-költség gyakorlati megfontolásaival. Ezzel a műszaki vezetők és rendszerintegrátorok olyan karimákat tervezhetnek és szerezhetnek be, amelyek megőrzik a rendszer biztonságát és megbízhatóságát. Az ipari gyakorlatban az olyan gyártók, mint a Jiangyin Zhonghai Precision Machinery robusztus folyamatokat integrálnak a kovácsolástól a megmunkáláson át a megmunkáláson át az ellenőrzésig, hogy ellenőrzött felületkezeléssel szállítsák a karimás alkatrészeket. Megközelítésük azt a felfogást tükrözi, hogy a tömítési teljesítmény nem pusztán specifikáció, hanem a tervezett felületek és a fegyelmezett minőségirányítás mérhető eredménye.
