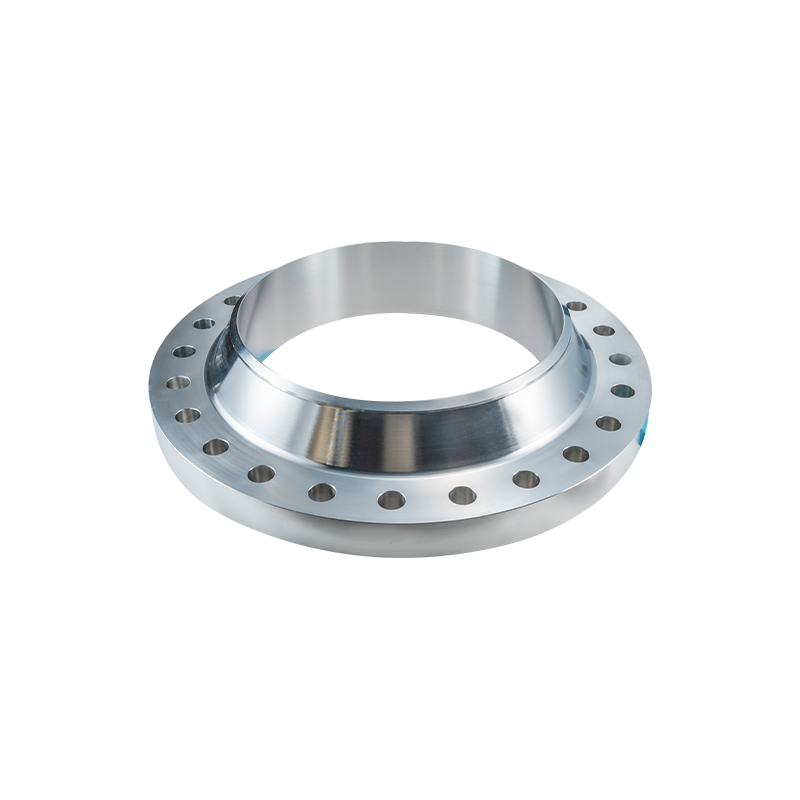

A Class 300 Welding Neck Flange (WN) egy kritikus tervezésű alkatrész, amelyet a legigényesebb ipari környezetekhez terveztek. A Jiangyin Zhonghai Precision Machinery Co., Ltd. által gyártott WN karimákat a csőre tompahegesztett, hosszú kúpos agy jellemzi, hogy a feszültséget a karimáról a csőre továbbítsák, jelentősen csökkentve a feszültségkoncentrációt az agy alján.

Robusztus házon belüli kovácsolási és precíziós megmunkálási képességeinket kihasználva a 300 WN osztályú karimák kivételes teljesítményt mutatnak hőmérséklet-ingadozások, nagynyomású ütések és nyíróerők esetén. Akár a szabványos ANSI B16.5 specifikációkat, akár a nem szabványos egyedi tervezéseket alkalmazzuk, minden termékünk magas biztonsági ráhagyással működik.

Alapvető előnyei
·Optimális feszültségeloszlás: A kúpos agy zökkenőmentes nyomásátmenetet biztosít, javítva a csőrendszer szerkezeti integritását – ideális nagynyomású és ingadozó terhelésű környezetekhez.
· Függőlegesen integrált gyártás: Zhonghai irányítja a teljes folyamatot a kovácsolástól és a hőkezeléstől a CNC esztergálásig és tesztelésig. Ez biztosítja, hogy a fémszemcse-áramlás egy vonalba kerüljön a karimaprofillal, maximalizálva a mechanikai szilárdságot.
·Globális minőségi tanúsítványok: ISO 9001 PED (TÜV) és TS tanúsítvánnyal, biztosítva a nemzetközi szabványoknak, például az ASTM/ASME, az EN és az API teljes megfelelését.
· Nehéz teherbírású és egyedi képességek: Termékpalettánk 1/2" és 60" között terjed, és akár 4 méter átmérőjű és 10 tonna tömegű precíziós kovácsolások feldolgozására is alkalmas.

Főbb jellemzők
· Tompahegesztési integritás: A tompahegesztési csatlakozás biztosítja a csővel megegyező szilárdságot, és a hegesztési kötés könnyen ellenőrizhető radiográfiás vizsgálattal (RT).
· Extrém körülmények között ellenálló képesség: A 300-as osztályú besorolás a nyomás-hőmérséklet besorolások széles skáláját tartalmazza, hosszú távú tömítést biztosítva nagynyomású és ciklikus üzemben.
· Precíziós megmunkálású homloklapok: RF (emelt arc), RTJ (gyűrű típusú kötés) stb. A CNC felületkezelés biztosítja, hogy a tömítési felület érdessége megfeleljen a legszigorúbb iparági szabványoknak.
·Teljes anyagkövethetőség: Minden termék teljes anyagvizsgálati tanúsítvánnyal (MTC) van kiállítva, amely biztosítja a 100%-os nyomon követhetőséget a nyers bugától a kész alkatrészig.

Alkalmazások
· Olaj és gáz: Szállító csővezetékek, kompresszorállomások és elválasztó egységek.
·Vegyi anyagok és finomítás: Magas hőmérsékletű reaktorok, hőcserélők és korrozív közegek hálózatai.
· Áramtermelés: Nagynyomású gőzciklusok és erőművi segédrendszerek.
·Offshore mérnöki tervezés: Offshore platformok és csőrendszerek, amelyek nagy mechanikai igénybevételnek ellenállnak.

Tétel	Műszaki előírások
Szabványok	ASME B16.5, ASME B16.47, MSS SP-44
Nyomásosztály	300-as osztály (150-től 2500-ig elérhető)
Névleges méret	1/2" – 60" (DN15 – DN1500)
Anyagok	CS: A105, A350 LF2; SS: 304/L, 316/L, 321; Duplex és ötvözött acél
Szemközti típusok	Raised Face (RF), Flat Face (FF), Ring Type Joint (RTJ), M&F
Gyártás	Integrált kovácsolás hőkezelés CNC megmunkálás
Ellenőrzés	UT, MT, PT és radiográfiai tesztelés (RT) támogatás
Testreszabás	Egyedi szerkezetek rajzok alapján; Egyedi falvastagság (Sch 40, 80, 160, XXS stb.)

SZAKÉRTŐK KOVÁCSOLT ÉS GYÁRTÁSI PEREMEKBEN

[ KI VAGYUNK ]

Rólunk .

Jiangyin Zhonghai Precision Machinery Co., Ltd.

Létrehozva

0
Alkalmazottak

0
Tonna/hónap kapacitás

0

01.

Specifikáció lefedettsége

Gyártási választékunk 1/2”-tól 60”-ig terjed egy darabból 10 tonnáig terjedő súlyok és 4 méter maximális méretek.

02.

Alkalmazható forgatókönyvek

Ez az átfogó kínálat megbízható megoldásokat biztosít mind a szabványos, mind a nem szabványos karimás alkalmazások.

03.

Mutass be minket

We are China 300-as osztályú hegesztőnyak karima Manufacturers and Custom 300-as osztályú hegesztőnyak karima Factory. Komplett házon belüli kovácsolási, fűtési, CNC eszterga-, fúró- és ellenőrző sorokkal mind a mennyiségi gyártást, mind az összetett megmunkált alkatrészeket kezeljük.

Továbbiak megtekintése

Gyári túra

A LEGÚJABB VÁLLALKOZÁSI ÉS IPARI HÍREKET ELKÉRDEZNI

[ ÚJ ]

Mi a Hírek .

Továbbiak megtekintése

2026-04-22

Miért érdemes ANSI szabványos karimákat használni?

Bevezetés a ANSI szabványos karimák ANSI szabványos karimák döntő szerepet játszanak a csőrendszerekben, biztonságos csatlakozást biztosítva a csövek, szelepek és egyéb berendezések között. A szabványosítás biztosítja a kompatibilitást, a biztonságot és a megbízhatóságot az ipari alkalmazások k...
2026-04-15

Hogyan biztosítják a rozsdamentes acél karimák a rendszer ...

A nehézipar csőrendszerei rendkívül megbízható csatlakozási pontokat igényelnek. Rozsdamentes acél karimák biztosítson biztonságos csatlakozásokat a szelepek, csövek és egyéb berendezések csatlakoztatásához. Ezek az alkatrészek lehetővé teszik a karbantartó csapatok számára a szakaszok gyors szétszerel...
2026-04-09

Mely szénacél karimák felelnek meg a csőrendszer követelmé...

A mérnökök és a beszerzési szakemberek kritikus döntésekkel szembesülnek a specifikáció során szénacél karimák ipari csőrendszerekhez. Ezek a mechanikai alkatrészek összekötik a csöveket, szelepeket, szivattyúkat és berendezéseket, miközben fenntartják a nyomás integritását és lehetővé teszik a karbantartásho...

300-as osztályú hegesztőnyak karima Industry knowledge

A 300-as osztályú karima furat és a csőütemezés összehangolása

Középnyomású csőrendszerekben a 300-as osztályú hegesztőnyak karima nagy szerkezeti integritása miatt kedvelik. A beszerzés legkritikusabb lépése azonban annak biztosítása, hogy a karima "furata" (belső átmérője) tökéletesen illeszkedjen a csatlakozócső belső átmérőjéhez. Ezt a Pipe Ütemezés (falvastagság) határozza meg.

A precíziós furatillesztés jelentősége

A hegesztőnyak (WN) karima kúpos agyat tartalmaz, amely tompahegesztéssel van egy csőhöz. Ha a karima fala vastagabb vagy vékonyabb, mint a csőfal, akkor ez egy "lépést" hoz létre a rendszer belsejében, ami turbulenciához, erózióhoz és feszültségkoncentrációhoz vezet a hegesztési varrat gyökerénél.

Megrendeléskor a 300-as osztályú hegesztőnyak karima , meg kell adnia a Schedule például Sch 40, Sch 80 vagy Sch XS. at Jiangyin Zhonghai Precision Machinery Co., Ltd. , nagy pontosságú CNC esztergálást alkalmazunk a kovácsolt karimák furatának pontos tűrésre való megmunkálására, biztosítva a folyadékáramlás zökkenőmentes átmenetét.

Paraméterek összehasonlítása: furatméretek 300 WN osztályú karimák esetén

Az ASME B16.5 alapján az általános névleges csőméretekhez (NPS):

NPS (hüvelyk)	Külső átmérő (agy)	Furat (Sch 40)	Furat (Sch 80)	Furat (Sch 160)
2"	60,3 mm	52,5 mm	49,3 mm	42,9 mm
4"	114,3 mm	102,3 mm	97,2 mm	87,3 mm
6"	168,3 mm	154,1 mm	146,3 mm	131,7 mm
8"	219,1 mm	202,7 mm	193,7 mm	174,6 mm
12"	323,9 mm	303,2 mm	288,9 mm	257,2 mm

Precíziós gyártás a Jiangyin Zhonghai-nál

A tökéletes egyezés eléréséhez a kovácsolás és a megmunkálási szakaszok szigorú ellenőrzése szükséges. Jiangyin Zhonghai Precision Machinery Co., Ltd. technikai előnyt biztosít:

Egyedi furat megmunkálás: Támogatjuk a teljesen testreszabott, rajz alapú gyártást, ami lehetővé teszi, hogy 300-as osztályú karimákat gyártsunk nem szabványos csőfalvastagságokhoz.
Az anyag integritása: PED/TUV/TS minősítéseink biztosítják, hogy még jelentős megmunkálás után is egy adott ütemterv elérése érdekében a karima megtartja névleges nyomásszilárdságát.
Nagy méretű képesség: ig tudunk hegesztő nyakkarimákat gyártani 60" maximális mérettel 4 méter , alkalmas nehézipari fejlécekhez és fővezetékekhez.

Gyakran Ismételt Kérdések (GYIK)

1. A Jiangyin Zhonghai Precision Machinery Co., Ltd. biztosít 300-as osztályú karimákat olyan nehéz falú csövekhez, mint az Sch XXS?

Igen. Jiangyin Zhonghai Precision Machinery Co., Ltd. precíziós megmunkálású karimák gyártására specializálódott. Házon belüli CNC eszterga- és fúrósorainkkal bármilyen 300-as osztályú hegesztőnyak karima furatát megmunkálhatjuk a nehéz falú vagy egyedi vastagságú csövekhez, így biztosítva a tökéletes hegesztési előkészítést és áramlási útvonalat.

2. Hogyan biztosítja a Jiangyin Zhonghai Precision Machinery Co., Ltd. a hegesztővég megfelelő ferdeségét?

Minden Welding Neck karima által gyártott Jiangyin Zhonghai Precision Machinery Co., Ltd. az ASME B16.25 szabványok vagy az ügyfél-specifikus rajzok szerint ferde. Az ISO 9001 tanúsítvánnyal rendelkező minőségbiztosítási rendszerünk biztosítja, hogy a gyökérfelület és a ferdeszög egyenletes legyen, megkönnyítve a helyszíni hegesztést globális ügyfeleink számára.

3. Mekkora a 300-as osztályú karimák maximális mérettartománya a Jiangyin Zhonghai Precision Machinery Co., Ltd.-nél?

Gyártási kínálatunk kiterjed 1/2" - 60" . Nagy teherbírású kovácsoló berendezéseinknek és CNC infrastruktúránknak köszönhetően Jiangyin Zhonghai Precision Machinery Co., Ltd. ig képes kezelni az egydarabos súlyokat 10 tonna , amely megbízható, 300-as osztályú megoldásokat kínál mind a szabványos mennyiségi gyártáshoz, mind a masszív, összetett megmunkált alkatrészekhez.
