Hogyan csökkenthetik a mérnökök a szivárgás kockázatát a karimás kötésekben?

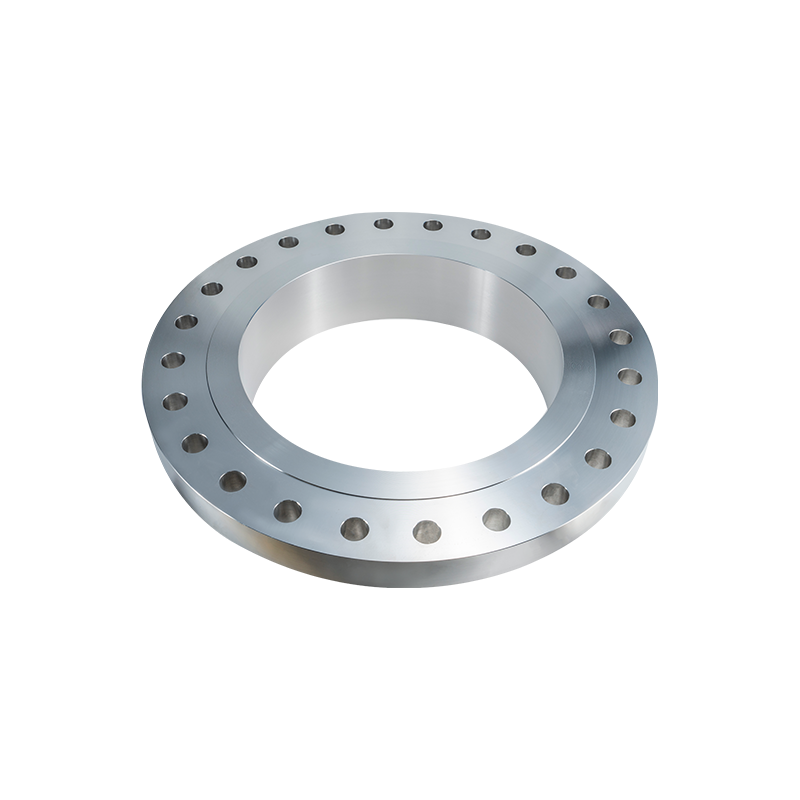

A rozsdamentes csuklós karimák bemutatása
A modern ipari csőrendszerekben rozsdamentes átlapolt karimák kritikus szerepet játszanak a rendszer integritásának biztosításában, miközben megkönnyítik a karbantartást és a rugalmasságot. Ezeket a karimákat, amelyeket gyakran a csonkkal együtt használnak, olyan alkalmazásokhoz tervezték, amelyek gyakvagyi szétszerelést, gyors igazítást vagy könnyű tisztítást igényelnek. Azáltal, hogy a karima szabadon foroghat a cső körül, a mérnökök a csavarfuratok pontos beállítását érhetik el anélkül, hogy a teljes csőszerelvényt el kellene forgatni. Ez a benne rejlő rugalmasság jelentősen csökkenti a helytelen beszerelés kockázatát, amely a karima szivárgásának gyakori forrása.
A SS lapos csuklókarima különösen értékes olyan rendszerekben, ahol a belső közeg korrozív vagy drága, mivel maga a karima nem érintkezik a folyadékkal. Ez a kialakítás lehetővé teszi a nagy teljesítményű ötvözött csonkvég használatát szénacél karimával párosítva, így optimalizálva az anyagköltségeket a teljesítmény csökkenése nélkül. Rozsdamentes átlapolt karimák Ezért ideális megoldást jelentenek a mérnökök számára, akik a rendszer megbízhatóságának megőrzésére törekszenek, miközben minimalizálják az anyagköltségeket. A gondos tervezés és anyagválasztás közvetlenül befolyásolja a szivárgási kockázatok csökkentését a karimás csatlakozásokban.
Az anyagválasztás és annak hatása a tömítési teljesítményre
A karimarendszer megfelelő anyagának kiválasztása az egyik legkritikusabb lépés a szivárgás megelőzésében. SS lapos ízületi karimák lehetővé teszi a mérnökök számára, hogy több anyagból álló megoldásokat alkalmazzanak a karima szénacél és a csonkvég korrózióálló ötvözeteinek kombinálásával. Ez a megközelítés számos előnnyel jár:
- Költséghatékonyság a drága ötvözetek használatának csökkentésével.
- Megnövelt ellenállás a korrozív közegekkel szemben, hosszú távú tartósságot biztosítva.
- Minimálisra csökkenti a galvanikus korrózió kockázatát a kompatibilis anyagpárosítások révén.
A manufacturing process at Jiangyin Zhonghai Precision Machinery Co., Ltd. ensures that rozsdamentes átlapolt karimák megfelelnek a magas kohászati szabványoknak. Kovácsolási eljárásuk fokozza a szemcseáramlást, kiküszöböli a belső hibákat, és növeli a fáradással szembeni ellenállást, ami kritikus a nagynyomású alkalmazásoknál. A mérnökök ezekre a jellemzőkre támaszkodhatnak, hogy csökkentsék a feszültséggel összefüggő szivárgások valószínűségét, különösen a ciklikus terhelésnek vagy hőtágulásnak kitett rendszerekben.
Tervezési jellemzők a szivárgási kockázatok csökkentésére
A karimás csatlakozásoknál a szivárgás gyakran a rossz beállításból, egyenetlen csavarterhelésből vagy a tömítőfelület elégtelen minőségéből adódik. Rozsdamentes átlapolt karimák Számos tervezési jellemzővel rendelkeznek, amelyek közvetlenül a következő problémákat kezelik:
- Forgatható karimagyűrű: Lehetővé teszi, hogy a karima önállóan forogjon a csövön, leegyszerűsíti a csavarfuratok beállítását és egyenletes tömítést biztosít.
- Precíziós homlokzat: A felületek szigorú ASME és EN szabványok szerinti megmunkálása biztosítja a síkságot és az érdességet, amelyek elengedhetetlenek a szivárgásmentes tömítéshez.
- Továbbfejlesztett kovácsolt integritás: A kiváló minőségű kovácsolás kiküszöböli a belső hibákat, ami csökkenti a mikrorepedések kockázatát, amelyek nyomás alatt szivárgássá terjedhetnek.
Ezekre a tervezési elvekre összpontosítva a mérnökök proaktívan csökkenthetik a gyakori szivárgásforrásokat, miközben optimalizálják a telepítés hatékonyságát. SS lapos ízületi karimák Ezeknek a szabványoknak megfelelően gyártva megbízható interfészt biztosítanak még olyan igényes ipari környezetben is, mint a vegyi feldolgozás vagy a nagynyomású rendszerek.
Telepítési gyakorlatok a szivárgás megelőzésére
A megfelelő telepítés kritikus fontosságú a karimás csatlakozások szivárgásának elkerülése érdekében. Rozsdamentes átlapolt karimák Könnyebb beszerelést tesznek lehetővé a beállítási rugalmasságuk miatt. Számos kulcsfontosságú gyakorlat azonban tovább javítja a tömítési teljesítményt:
- Még a csavar nyomatéka: A csavarok egyenletes meghúzásának biztosítása megakadályozza a tömítés egyenetlen összenyomását és a helyi feszültségi pontokat, amelyek szivárgáshoz vezethetnek.
- Tömítés kiválasztása: A megfelelő tömítésanyag és vastagság kiválasztása az alkalmazáshoz csökkenti a kémiai összeférhetetlenség és a termikus deformáció lehetőségét.
- Felületi tisztaság: A karima és a tömítés felületeinek törmeléktől, rozsdától és olajtól mentes tartása optimális érintkezést és tömítési hatékonyságot biztosít.
- Telepítés előtti ellenőrzés: A karima felületeinek laposságának, sorjájának vagy egyéb tökéletlenségének ellenőrzése megakadályozza a mikroréseket, amelyek nyomás alatt szivárgást okozhatnak.
A integration of these installation techniques, combined with the inherent advantages of rozsdamentes átlapolt karimák , jelentősen csökkenti a szivárgás valószínűségét és megbízható teljesítményt biztosít a csőrendszer élettartama alatt.
Karbantartási szempontok és szivárgáscsökkentés
A karbantartás létfontosságú szerepet játszik a karimás csatlakozások szivárgásának megelőzésében. SS lapos ízületi karimák különösen alkalmasak olyan rendszerekhez, amelyek gyakori ellenőrzést vagy szétszerelést igényelnek. A mérnökök a tervezés előnyeit a következőkre használhatják fel:
- Gyorsan távolítsa el a karimát a tömítés cseréjéhez anélkül, hogy megzavarná a csőigazítást.
- Vizsgálja meg a csonk végét, hogy nincs-e rajta korrózió, kopás vagy mechanikai sérülés jele.
- Állandó nyomatékkal és igazítással szerelje össze, biztosítva a rendszer szivárgásmentes működését.
A csavarok nyomatékának, a tömítések integritásának és a karima felületi állapotának időszakos ellenőrzése elengedhetetlen a hosszú távú megbízhatóság érdekében. A képességek kihasználása rozsdamentes átlapolt karimák lehetővé teszi a mérnökök számára a szoros tömítések fenntartását, miközben minimalizálja az állásidőt és a munkaerőköltséget, ami különösen fontos olyan kritikus alkalmazásokban, mint a vegyi feldolgozás vagy a gyógyszergyártás.
Műszaki előírások és szabványok
A vonatkozó szabványok megértése és betartása elengedhetetlen azon mérnökök számára, akik a karimás kötések szivárgási kockázatát kívánják csökkenteni. Rozsdamentes átlapolt karimák a Jiangyin Zhonghai Precision Machinery által gyártott termékek megfelelnek számos nemzetközi és hazai szabványnak, beleértve:
| Specifikáció | Részletek |
|---|---|
| Szabványok | ASME B16.5, B16.47; EN 1092-1; LÁRMA; JIS B2220; GB/T |
| Mérettartomány | 1/2" – 60" (DN15 – DN1500); Egyedi 4000 mm-ig |
| Nyomásértékek | 150. osztály – 2500. osztály; PN6 – PN400 |
| Anyag fokozatok | CS: A105, S235JR, Q235, C22.8; SS: 304/L, 316/L, 321, 347; Ötvözet/duplex: F11, F22, F51, F53 |
| Gyártás | Házon belüli kovácsolás, hőkezelés, CNC esztergáló fúrás |
| Súly kapacitás | Egykomponensű 10 tonnáig |
Ezeknek a szabványoknak való megfelelés biztosítja, hogy minden Rozsdamentes csuklós karima egyenletes méretpontosságot, mechanikai teljesítményt és felületminőséget ér el, amelyek mindegyike kulcsfontosságú tényező a szivárgás csökkentésében.
Vállalati szakértelem a karimagyártásban
A Jiangyin Zhonghai Precision Machinery egy ISO 9001 tanúsítvánnyal rendelkező gyártó, PED / TUV / TS minősítéssel , precíziós karimákra és kovácsolt anyagokra szakosodott. Házon belüli képességeik magukban foglalják a teljes kovácsolást, fűtést, CNC esztergálást, fúrást és ellenőrző sorokat, lehetővé téve a minőség és a megbízhatóság teljes ellenőrzését.
A szivárgás megelőzéséhez hozzájáruló legfontosabb előnyök a következők:
- Teljes folyamatú belső kovácsolás: Minimalizálja a külső interfészeket, csökkentve az anyaghibák kockázatát, amelyek szivárgáshoz vezethetnek.
- Több szabványos kovácsolási alkalmazhatóság: Biztosítja az ASME, ASTM, JIS, DIN és GB szabványoknak való megfelelést, megfelelve a különféle ügyfélspecifikációknak.
- Nagy méretű, nagy terhelésű kovácsolás: Akár 4 méteres és 10 tonnás alkatrészeket is támogat, biztonságos, szivárgásmentes csatlakozást tesz lehetővé még nagyméretű telepítéseknél is.
A combination of precision manufacturing, strict standards adherence, and multi-material solutions allows engineers to deploy SS lapos ízületi karimák bizalommal a szivárgásra érzékeny alkalmazásokban.
Alkalmazási forgatókönyvek, amelyek kiemelik a szivárgáscsökkentést
A versatility of rozsdamentes átlapolt karimák ideálissá teszi őket olyan környezetben, ahol a szivárgásmegelőzés a legfontosabb. Tipikus alkalmazások a következők:
- Korrozív közeg kezelése: Vegyi és gyógyszerészeti csővezetékek, ahol drága ötvözet csonkvégekre van szükség ahhoz, hogy ellenálljanak az agresszív folyadékoknak.
- Gyakori karbantartási rendszerek: Gyártósorok, amelyek rendszeres ellenőrzést, tisztítást vagy alkatrészcserét igényelnek a szivárgás kockázata nélkül.
- Telepítés zárt térben: Olyan helyek, ahol a teljes cső elforgatása a beállításhoz nem praktikus, de a pontos tömítés elengedhetetlen.
- Nagyméretű nyomástartó edények: Interfészek nehézgépekhez és nagy hajókhoz, ahol kritikus a megfelelő tömítés és szerkezeti integritás.
Ase scenarios demonstrate how proper material selection, precision manufacturing, and strategic design contribute to mitigating leakage risks across various industrial applications.
Ellenőrzés és minőségbiztosítás
A karimás kötések szivárgásának csökkentése proaktív minőségbiztosítási folyamatot igényel. SS lapos ízületi karimák kiterjedt mechanikai és roncsolásmentes vizsgálatnak kell alávetni, beleértve:
- A szakítószilárdsági, hozam- és keménységi tulajdonságok mechanikai vizsgálata.
- Ultrahangos és mágneses részecsketeszt a belső vagy felületi hibák kimutatására.
- Méretvizsgálat a rajzoknak és a vonatkozó szabványoknak való megfelelés érdekében.
- Dokumentáció és tanúsítás (MTC), amely megerősíti az ISO 9001, PED, TUV és TS előírásoknak való megfelelést.
A szigorú minőségbiztosítási protokollok integrálásával az olyan gyártók, mint a Jiangyin Zhonghai Precision Machinery biztosítják, hogy rozsdamentes átlapolt karimák megbízható tömítési teljesítmény fenntartása minden működési körülmény között.
Következtetés
A karimás kötések szivárgása jelentős kockázatot jelent a rendszer biztonságára, a működési hatékonyságra és a karbantartási költségekre nézve. A mérnökök kiválasztással mérsékelhetik ezeket a kockázatokat rozsdamentes átlapolt karimák or SS lapos ízületi karimák , az anyagválasztás optimalizálása, a beszerelés legjobb gyakorlatainak betartása, valamint a precíziós gyártási és minőségbiztosítási protokollok kihasználása. A robusztus kialakítás, a pontos megmunkálás és a több anyagból álló megoldások kombinációja megbízható, szivárgásmentes csatlakozásokat tesz lehetővé az ipari alkalmazások széles körében.
A gyártók kedvelik Jiangyin Zhonghai Precision Machinery átfogó megoldásokat kínál a szabványos karimáktól a teljesen testreszabott kialakításokig, biztosítva, hogy minden alkatrész megfeleljen a teljesítmény, a tartósság és a tömítés integritásának szigorú szabványainak.
GYIK
- Mi a fő előnye a rozsdamentes átlapolt csuklókarimának? Lehetővé teszi, hogy a karima szabadon forogjon a csövön, leegyszerűsíti a beállítást és csökkenti a szivárgás kockázatát.
- Az SS Lap Joint Franges kezelni tudják a nagynyomású alkalmazásokat? Igen, a 2500-as osztályba sorolhatók, alkalmasak nagynyomású ipari rendszerekhez.
- Hogyan befolyásolja az anyagválasztás a szivárgás megelőzését? A korrózióálló ötvözetek használata a csonkvégekhez, miközben a szénacél karimákat megtartja, minimalizálja a korróziót és megőrzi a tömítés integritását.
- Rendelhetők egyedi méretek? Igen, a gyártók akár 4 méter átmérőjű és 10 tonna tömegű alkatrészeket is gyárthatnak, az alkalmazási követelményekhez szabva.
- Milyen szabványok szabályozzák a rozsdamentes átlapolt karimákat? Ay conform to ASME, EN, DIN, JIS, and GB standards, ensuring compliance with international safety and performance requirements.
